华益电气告诉你低压配电柜的设计细节

来源：华益电气发布日期 2016-10-27 浏览：-

对于低压配电柜的设计过程中，动力配电柜和线路的安装首先要考虑线路中的电流与实际操作中各车床所能承受的最大电流，其次要考虑电源柜和动力配电柜的控制面板设计、内部元件摆放及整个配电柜的工作原理，力求设计出经济、美观的动力配电柜。

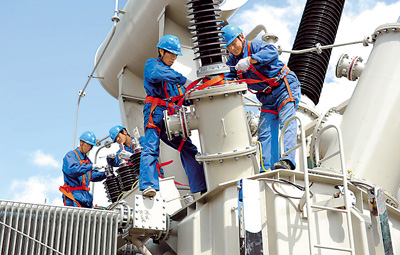

配电柜施工

配电柜熔断器的选择熔断器的类型要根据使用条件确定。在择熔断器的规格时，首先要选定熔体的规格，再根据熔体去选择熔断器的规格。熔断器的保护特性应与被保护对象的过载特性配合良好。配电系统中，各级熔断器应相互匹配，上一级熔体的额定电流通常是下一级熔体的额定电流的3~4倍。对于保护电动机的熔断器，应注意电动机启动电流的影响。熔断器通常作为电动机的短路保护，而电动机的过载保护则采用热继电器。此外，还要注意，熔断器的额定电流应不小于熔体的额定电流，额定分断能力应大于电m路中可能出现的最大短路电流。

交流接触器的选择

1.对于持续运行的设备，接触器按67%~75%计算，即100A的交流接触器，能控制的设备的最大额定电流为75A。

2.对于间断运行的设备，接触器按80%计算，即100A的交流接触器，能控制的设备的最大额定电流为80A。

3.对于反复短时工作的设备，接触器按116%~120%计算，即100A的交流接触器，能控制的设备的最大额定电流120A。

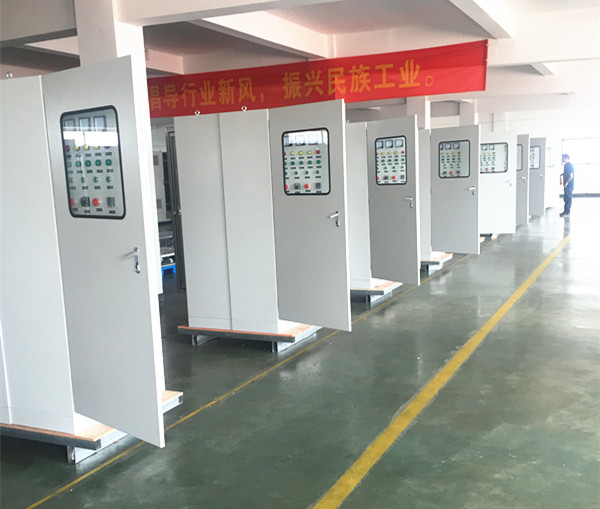

配电柜
