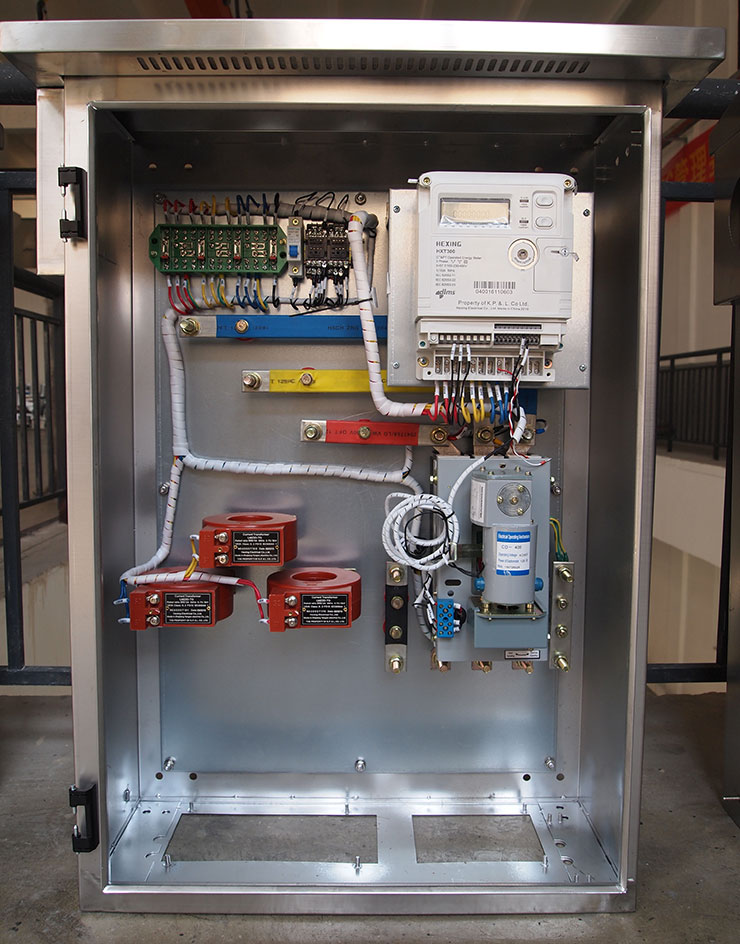

不锈钢配电柜现在使用的地方是越来越多了，到处都可以看到不锈钢配电柜的身影，不锈钢配电柜二次回路布线是配电柜安装中的重要步骤，一定要根据具体的图纸要求对螺栓连接、插接、焊接、线路等进行施工，保证接线的正确性。作为专业的配电柜操作人员，必须要了解二次回路布线的基本要求、截面积、长度、数量、接点配置等要求，下面我们就来进行具体介绍。

1、二次线截面积要求：单股导线不小于1.5㎜²;多股导线不小于1.0㎜²;弱电回路不小于0.5㎜²;电流回路不小于2.5㎜²;保护接地线不小于2.5㎜²。

2、所有连接导线中间不应有接头。二次线应远离飞弧元件，并不得防碍电器的操作。二次线不得从母线相间穿过。

3、每个电器元件的接点最多允许接2根线。每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可靠。

4、电流表与分流器的连线之间不得经过端子，其线长不得超过3米。电流表与电流互感器之间的连线必须经过试验端子。

不锈钢配电柜二次回路布线的正确性是我们要遵循的最重要原则，但是为了保证后期维修的方便，我们还要做到线束横平竖直，配置坚牢，层次分明，整齐美观，同一合同的相同元件走线方式应一致。
