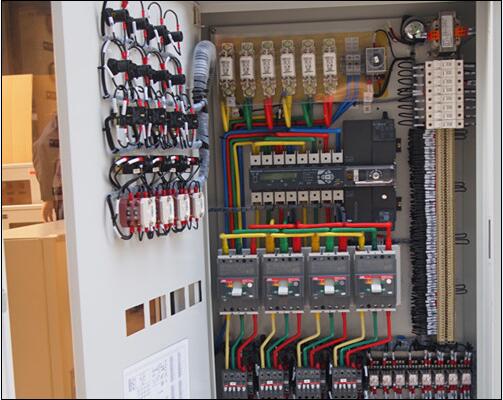

电气接线图,是根据电气设备和电器元器件的实际位置和安装情况绘制的,只用来表示电气设备和电器元器件的位置、配线方式和接线方式,而不明显表示电气动作原理。主要用于安装接线、线路的检查维修和故障处理。那么该怎么看电气控制柜接线图呢?下面来听听杭州华益电气的解说吧。

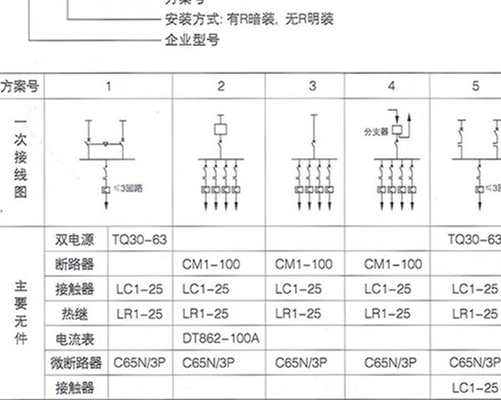

1. 接线图中一般示出如下内容:电气设备和电器元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。
2. 所有的电气设备和电器元器件都按其所在的实际位置绘制在图纸上,且同 一电器的各元件根据其实际结构,使用与电路图相同的图形符号画在一起,并用点画线框上,其文字符号以及接线端子的编号应与电路图中的标志一致,以便对照检查接线。
3. 接线图中的导线有单根导线,导线组(或线扎)、电缆等之分,可用连续线和中断线来表示。凡导线走向相同的可以合并,用线束来表示,到达接线端子板或电器元件的连接点再分割画出。在用线束表示导线组、电缆等时可用加粗的线条表示,在不引起误会的情况下也可采用部分加粗。另外,导线及套管、穿线管的型号、根数和规格应标注清楚。
说了这么多,不知您是否明白一二呢?如果您想了解更多电气的知识,那么欢迎致电0571-89362777,杭州华益电气——您身边值得青睐的配电箱厂家,期待您的来电!
