产品介绍 |
HXM3防护多功能排骨配电箱,在HXM2箱型的基础上进一步为用户设计更多功能的产品。该产品为大电流进线或带计量;可带控制回路;增加独立的元件器室,可保各功能能独立使用。
配电箱壳体内左室可单独容纳大电流的进线主开关或三相,单相电度表,单独控制回路,右室可安装多回路的出线分开关。
HXM3型配电箱具有漏电,过载,短路等保护功能。适用额定电流400A以下多支路的各种建筑场所,做照明、配电、动力,计量之用。此配电箱壳体具有以下四个有点。
1. 结构合理:接线空间宽敞,容积大,多层防护隔板主开关采用多功能装饰板,可随意更换开关,ABS塑料内门锁可防触电。
2. 性能稳定:连接采用排骨式汇流铜排,套热缩管,并加盖透明PC板。
3. 操作安全:多层防护隔板,使操作者与带电部分隔离,每层门板都连接地排,确保操作者安全。
4. 拆装方便:箱体与安全支架、内门、外门等可随意分开取出。让箱体先预埋,保证配电箱内元件的一次性安装,免损坏。

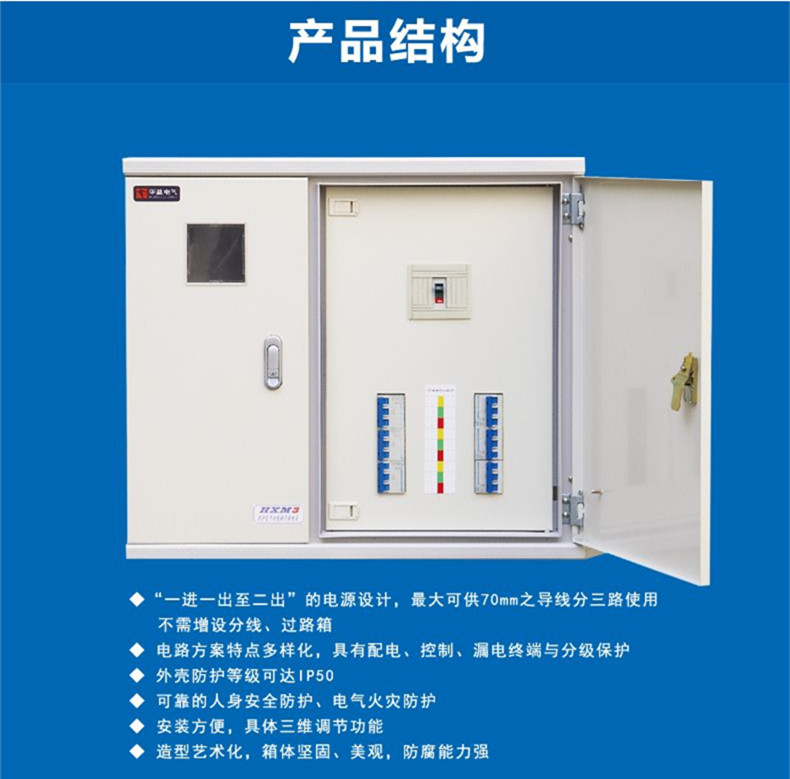

结构特性 |
· “一进一出至二出”的电源设计,可供70mm之导线分三路使用,不需增设分线、过路箱。
· 配电箱内部电路方案特点多样化,具有配电、控制、漏电终端与分级保护。
· 配电箱外壳防护等级可达IP50.
· 可靠的人身安全防护、电气火灾防护。
· 配电箱壳体安装方便,具有三维调节功能。
· 配电箱壳体造型艺术化,箱体坚固、美观,防腐能力强。

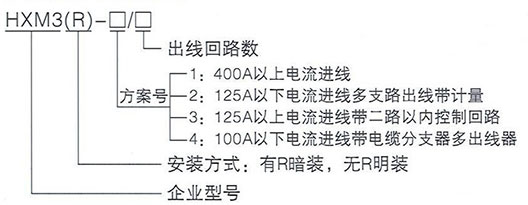

产品型号及含义 |

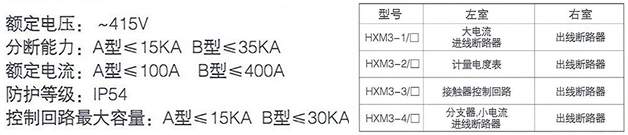

技术参数 |

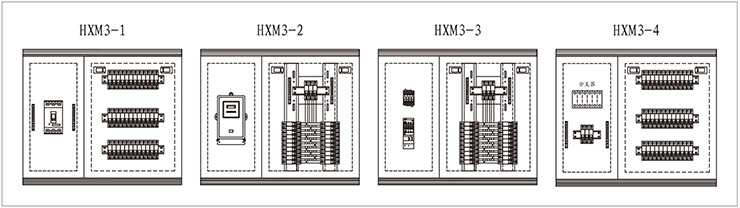

箱体示意图 |

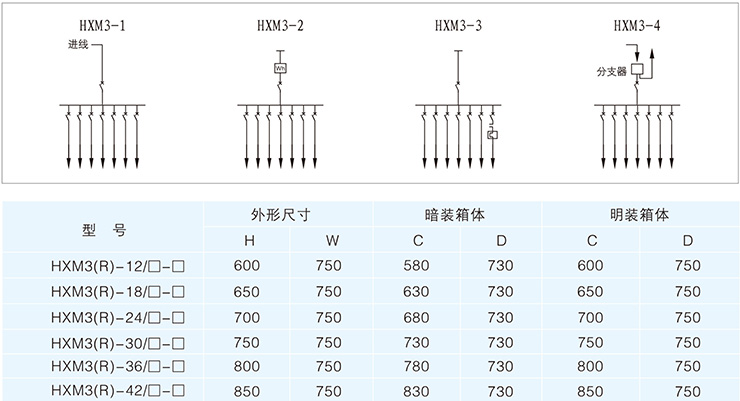

一次系统图 |
安装方案图 |

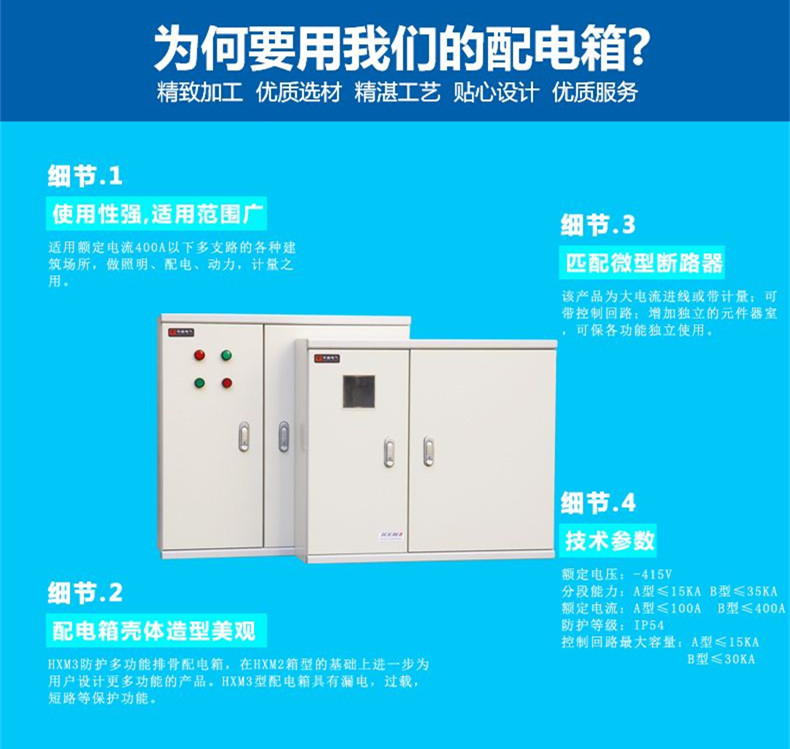

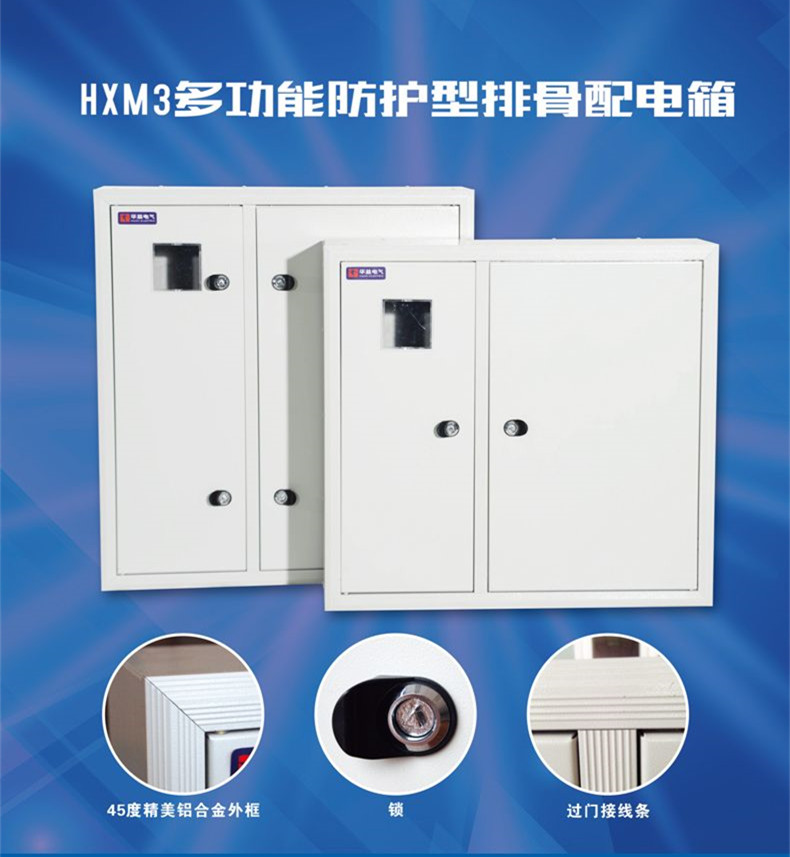

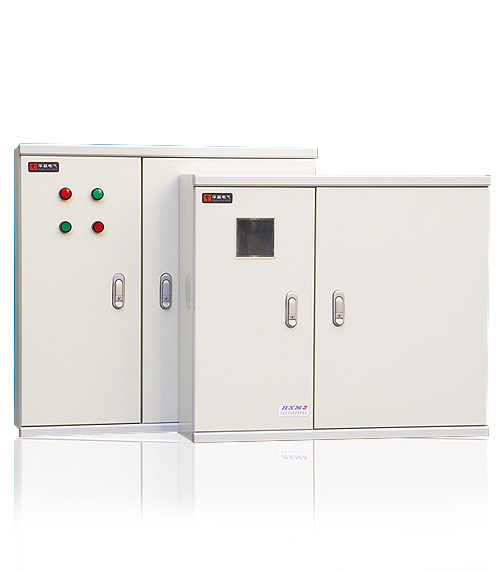

产品展示 |

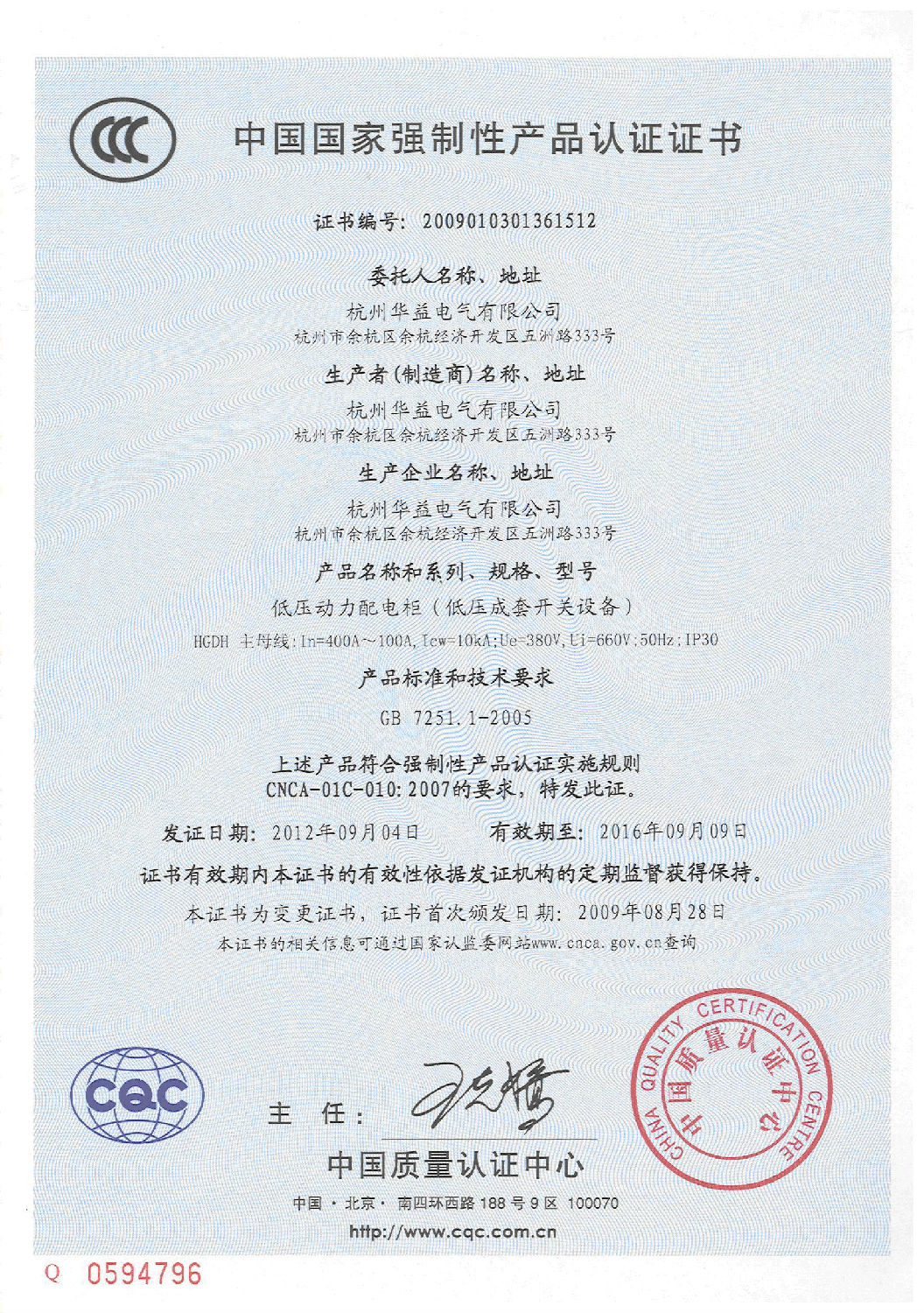

CCC证书 |
