配电柜厂家

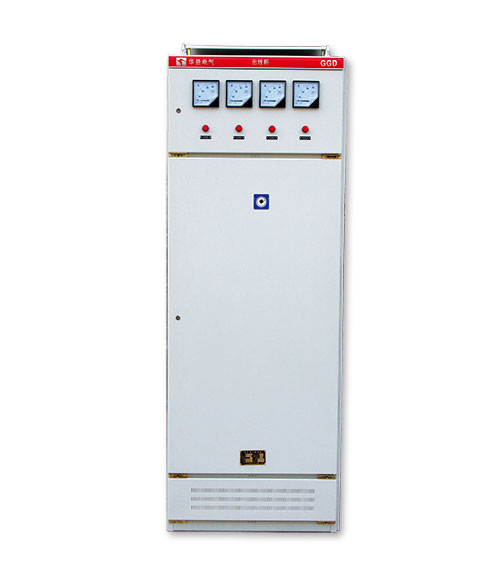

GGD低压配电柜

产品分类: 低压交流配电柜
    品牌:华益
    产地: 杭州
    订购热线:0571-89362778
      产品介绍华益

         HGGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户,在交流50HZ,额定工作电压380V,额定工作电流至3150A的配电系统中,作为动力、照明及配电设备的电能转换、分配与控制之用。

        HGGD型交流低压配电柜是根据能源部主管部门、广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。新产品具有分断能力强,动热稳定性好,结构新颖、合理,电路方案切合实际,系列性、适用性强,防护等级高等特点。可作为更新换代产品适用。

      结构简介华益

        (1)HGGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量,通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高,可以使工厂实现预生产,既缩短了生产周期,也提高了工作效率。

        (2)HGGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升。通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热目的。

        (3)HGGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体和各部分的分割尺寸,使整柜美观大方,面目一新。

        (4)柜门用转轴式活动铰链与构架相连,安装、拆卸方便,门的拆边处均嵌有一根山型塑条,关门时与构架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。

        (5)装有电器元件的仪表门用多股软铜线与构架相连,整柜构成完整的妆地保护电路。

        (6)柜体的顶盖有需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

        (7)柜体的防护等级为IP30,用户也可根据使用环境要求在IP20-IP40之间的选择。

      HGGD产品特点华益

        装置的基本柜架为组合装配式结构,柜架的全部结构件都经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接成基本柜架,再按方案变化需要,加上相应的门、封板、隔板、安装支架以及母线、功能单元等零部件,组装成一台完整的装置,装置内零部件尺寸、隔室尺寸实行模数化(模数单位E=25mm)。


      产品展示华益



      14 非标双层玻璃门控制箱


      合作伙伴华益


      GGD柜成套

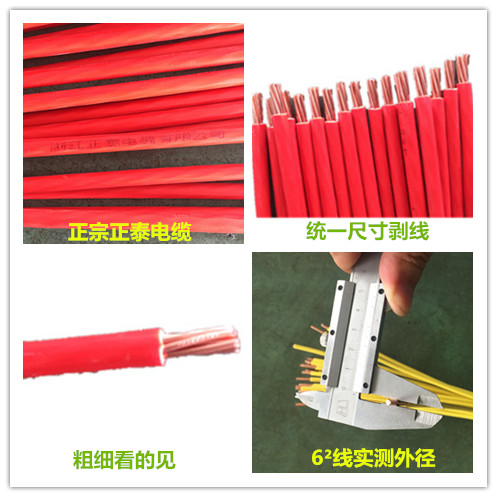

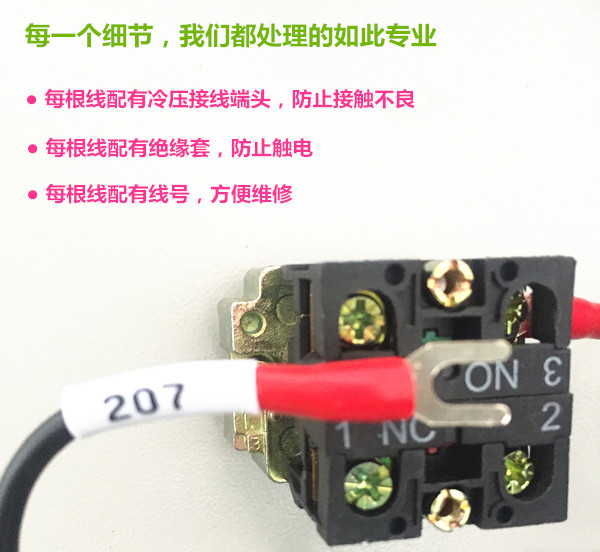

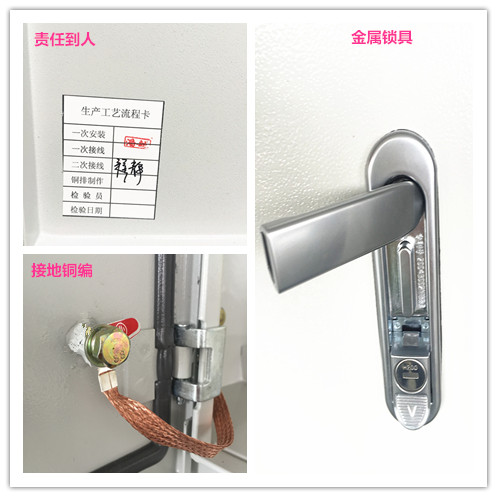

      细节展示华益

      GGD柜成套

      GGD柜成套

      GGD柜成套

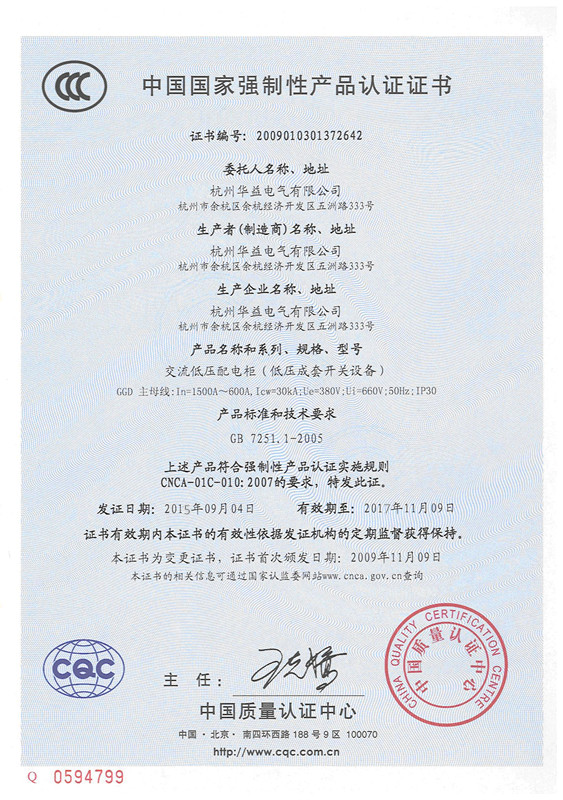

      CCC证书华益

      GGD成套
